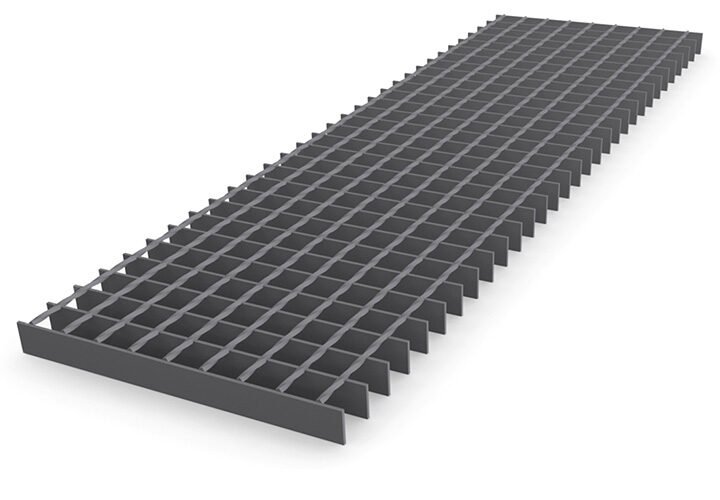

Zavarene presovane rešetke
MEISER zavarene presovane rešetke se tradicionalno koriste u mnogim industrijskim oblastima. Otpornim zavarivanjem na svakom spoju nosećih i poprečnih letvi postiže se veoma stabilna i dugotrajna konstrukcija. Poprečna letva zavarenih presovanih rešetki obično je uvijeni kvadratni čelik, koji se pričvršćuje za noseće letve bez proboja. To se vrši otpornim zavarivanjem pod visokim pritiskom.
MEISER zavarene presovane rešetke se pretežno koriste u naftnoj i gasnoj industriji, rudnicima i elektranama. Zbog svoje stabilnosti veoma su cenjene, jer su veoma pogodne za obradu kao što je sečenje iz rolne.
MEISER zavarene presovane rešetke se izrađuju sa ivicom od ravnog čelika.
Tehnički podaci
Standardni razmaci letvi
| Noseća letva | Poprečna letva | ||||||
|---|---|---|---|---|---|---|---|
| 15,08 | – | – | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 17,15 | – | – | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 20,77 | – | 24,0 | – | 38,1 | 50,8 | 76,2 | 101,6* |
| 23,69 | – | 24,0 | – | 38,1 | 50,8 | 76,2 | 101,6* |
| 25,00 | – | – | – | – | – | 76,2 | 101,6 |
| 30,15 | – | – | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 33,00 | – | – | 31,75 | – | – | – | – |
| 34,30 | 19,25 | 24,0 | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 41,45 | – | 24,0 | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 45,23 | – | – | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 51,45 | – | – | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 60,30 | – | 24,0 | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 68,60 | – | 24,0 | – | 38,1 | 50,8 | 76,2 | 101,6 |
*ograničeno moguće
Standardne dimenzije nosećih letvi
| Noseća letva 2 mm | Noseća letva 3 mm | Noseća letva 4 mm | Noseća letva 5 mm |
|---|---|---|---|
| 20/2 | 20/3 | 20/4 | 20/5 |
| 25/2 | 25/3 | 25/4 | 25/5 |
| 30/2 | 30/3 | 30/4 | 30/5 |
| 35/2 | 35/3 | 35/4 | 35/5 |
| 40/2 | 40/3 | 40/4 | 40/5 |
| 45/2 | 45/3 | 45/4 | 45/5 |
| 50/2 | 50/3 | 50/4 | 50/5 |
| – | 60/3 | 60/4 | 60/5 |
| – | 70/3 | 70/4 | 70/5 |
| – | 80/3 | 80/4 | 80/5 |
Za mogućnost izrade željene rešetke kontaktirajte nas.
